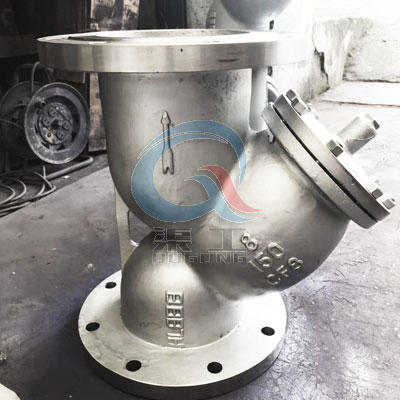

法蘭式Y型過濾器是輸送介質的管道系列常用的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端，用來除去介質中的雜質，以保護閥門及設備的正常使用。法蘭式Y型過濾器具有結構優良，阻力小，排污方便等特點。當需要清洗時，只要將可拆卸的濾筒取出，除去濾出的雜質后，重新裝入即可，使用維護較為方便。
| 殼體材質 | 黃銅 | 碳鋼 | 不銹鋼 |
|---|---|---|---|
| 公稱通徑 | 15～500mm | ||
| 濾框濾網材質 | 不銹鋼 | ||
| 密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
| 工作溫度（℃） | -30~380 | -80~425 | -80~450 |
| 公稱壓力（MPa） | 1.6~10（150Lb~600Lb） | ||
| 過濾精度（目/in） | 10~300 | ||
 |
|---|

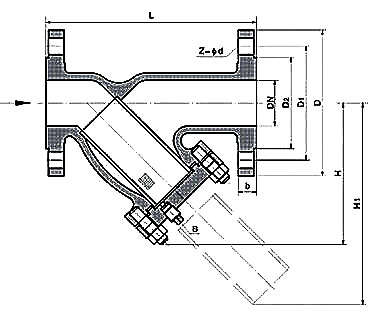

| DN | "英寸 | L | H | H1 | 拉桿伸縮過濾器 | 參考重量kg | |
|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 125 | 70 | 150 | L | H | 2 |
| 20 | 3/4 | 145 | 70 | 150 | / | / | 3 |
| 25 | 1 | 160 | 80 | 160 | / | / | 3.8 |
| 32 | 1 1/4 | 180 | 90 | 180 | / | / | 6 |
| 40 | 1 1/2 | 200 | 100 | 240 | / | / | 7.2 |
| 50 | 2 | 220 | 130 | 250 | 300 | 130 | 10 |
| 65 | 2 1/2 | 260 | 165 | 350 | 350 | 165 | 17 |
| 80 | 3 | 280 | 195 | 390 | 400 | 195 | 20 |
| 100 | 4 | 320 | 230 | 450 | 450 | 230 | 32 |
| 125 | 5 | 350 | 300 | 520 | 500 | 300 | 53 |
| 150 | 6 | 380 | 335 | 580 | 550 | 335 | 66 |
| 200 | 8 | 495 | 420 | 690 | 650 | 420 | 110 |
| 250 | 10 | 595 | 500 | 800 | 775 | 500 | 165 |
| 300 | 12 | 640 | 580 | 950 | 900 | 580 | 225 |
| 350 | 14 | 700 | 640 | 1150 | / | / | 312 |
| 400 | 16 | 800 | 700 | 1360 | / | / | 500 |
| 450 | 18 | 850 | 790 | 1480 | / | / | 700 |
| 500 | 20 | 900 | 875 | 1650 | / | / | 900 |
